Korrekturen zu Heft 4/05

Oops: Korrekturen und Nachträge zu Ausgabe 4/05:


Seite 31:
In der Tabelle “Modifikationsempfehlungen” stehen fehlerhafte Bauteilnummern. Richtig sind die Spalten mit R2 und R3 zu beschriften. R1 liegt schließlich im Tieftonzweig der Frequenzweiche.

Seite 42:

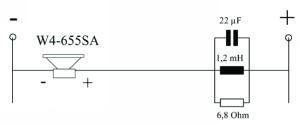

Das Korrekturnetzwerk des kreisrunden Wandlautsprechers Bamboo rutschte versehentlich über den unteren Blattrand hinaus. Natürlich reichen wir die “Frequenzweiche” dieses Lautsprechers nach:



Seite 43:
Beim Übertragen in die Tabelle gingen die Schwingspuleninduktivitäten der drei flachen Visaton -Breitbänder verloren.

Typ

Induktivität/mH

Visaton FR12

0,14

Visaton BG13

0,2

Visaton FR13

0,25



Seite 48:
In der Ausgabe 4/2005 suchten einige intensive Leser vergebens nach der Frequenzweichenschaltung der WandTL. Hier ist sie:



Seite 58ff:

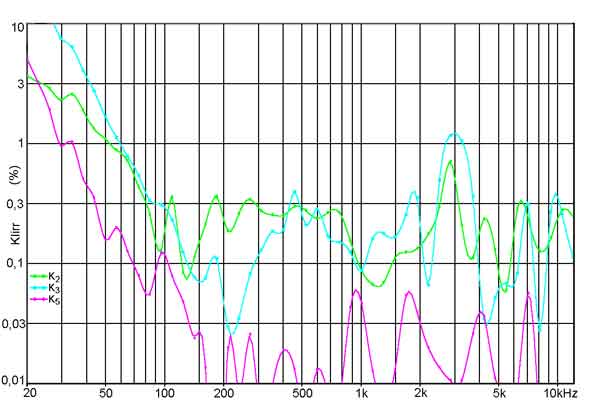

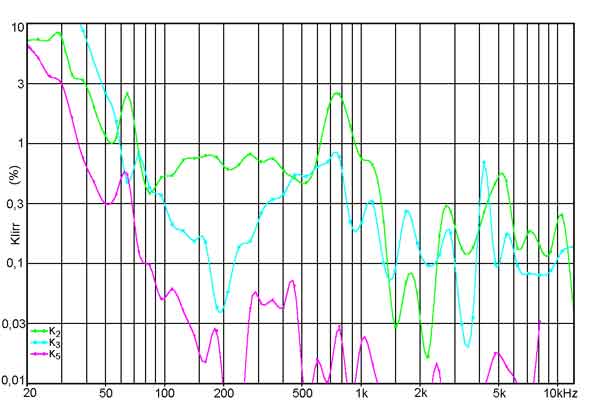

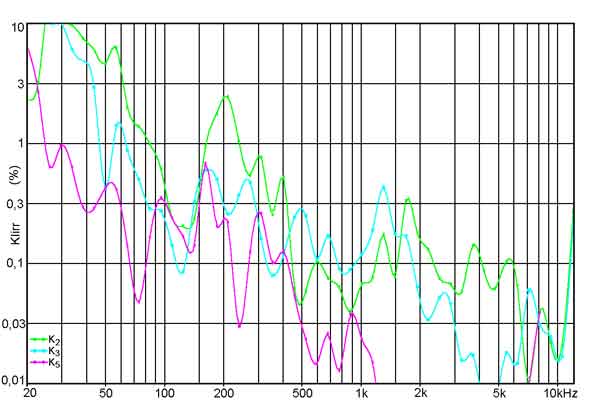

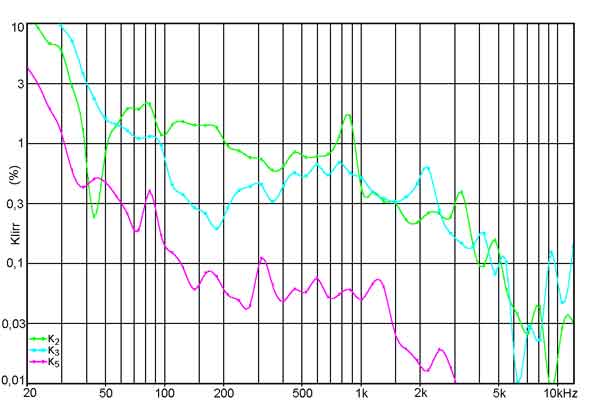

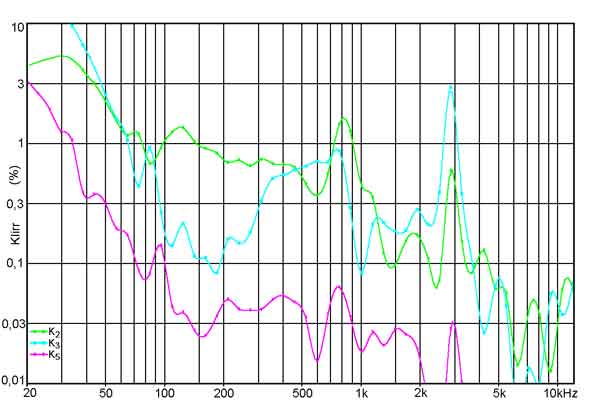

Beim Einsetzen der Klirrfaktor-Frequenzgänge in die Seiten gab es wohl etwas Verwirrung, so dass einige Diagramme doppelt und dreifach abgedruckt wurden. Hier nun die richtigen Frequenzgänge der neun Tieftöner.

ATD Hypergraph 170 TI

Audiovirus MW 6.5 HC 1-4

Audiovirus MW6.5 UPC 1-8

Dayton RS180-8

Eighteensound 6ND 430

Excel W18E001/TV

Mivoc XAW 180 HC

Omnes Audio MW 7.01 PC-S

Swans M6N
