Korrekturen zu Heft 3/05

Oops: Korrekturen und Nachträge zu Ausgabe 3/05:

Seite 13:
Visatons High-Tech-Tieftöner TIW300 ist bis in die Tiefen seiner Schwingspule auf dem neuesten Stand: Der Schwingspulenträger besteht aus Kapton, nicht Aluminium, so dass Wirbelstromverluste keine Chance haben.

Seite 28:
Im Gehäuseplan der Mezzoforte sind zwei Maße zu ergänzen: Der runde Ausschnitt im Teiler oberhalb des Mitteltongehäuses, der für die korrekte Abstimmfrequenz des Internen Helmholtz-Absorgbers sorgt, hat einen Durchmesser von 110 Millimetern, und seine Mittelachse liegt im Abstand von 106 Millimetern zur Innenseite der Rückwand.

Seite 29:

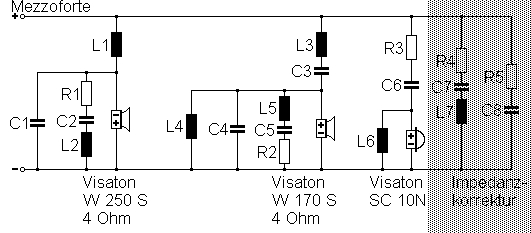

Bei den ersten Nachbauten fiel die 3-Weg-Box Mezzoforte durch ein unausgeglichenes Klangbild auf. Eine Überprüfung seitens der Redaktion brachte ans Tageslicht, dass der Tieftöner W 250 S verpolt im Schaltbild der Bauanleitung eingezeichnet wurde. Hier das richtige Schaltbild (ein Klick öffnet eine größere Version), dessen Nachbau die klanglichen Ungereimtheiten beseitigen muss:



Seite 68:
Auf dem Rückseitenfoto des dort abgebildeten Tieftöners ist die Typenbezeichnung LP 266 .50/N220T8 zu lesen. Die Text-Überschrift lautet dagegen LP 266.50/1100R18. Tatsächlich wurde der abgebildete LP 266-50/N220T8 getestet; die Messdiagramme und die Beschreibung beziehen sich auf diesen Typ. Der Fehler kam durch einen Druckfehler auf dem Lieferschein des Vertriebs zustande.
